안녕하세요, 한국내쇼날인스트루먼트 기술지원부 입니다.
이번 글을 통해서는 다기능 DAQ보드의 Product Family 를 소개하고, 제품 이름에 담긴 특징을 알아보려고 합니다.
DAQ 시스템의 구성 요소
데이터 수집(DAQ)이란 전압, 전류, 온도, 압력 또는 소음 등의 전기 또는 물리적인 현상을 측정하는 과정입니다.
DAQ시스템은 센서, DAQ측정 하드웨어 및 프로그래밍 소프트웨어가 설치된 컴퓨터로 구성됩니다.
기존의 측정 시스템과 비교하여, PC기반 DAQ시스템은 산업 표준 컴퓨터의 처리 능력, 생산성, 디스플레이 및 연결 기능을 활용하여 보다 효율적인 측정 솔루션을 구현합니다.

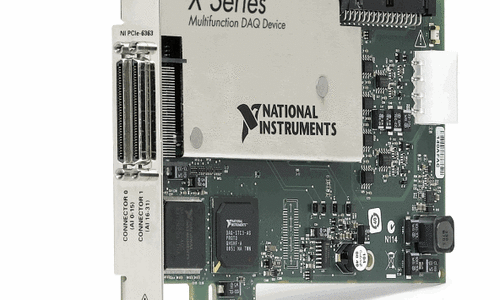

X시리즈 DAQ보드(왼쪽부터 PXIe, PCIe, USB 타입)
NI에서는 여러가지 DAQ장비를 판매하고 있지만,
오늘은 다기능 DAQ보드의 Product Family에 대해서 알아보려고 합니다.
다기능 DAQ는 아날로그 입/출력, 디지털 입/출력 및 카운터/타이머 작업을 포함한 여러 기능을 수행 할 수 있는 장치가 포함됩니다. 이러한 장치는 다양한 폼 팩터로 제공되므로 시스템 구성에 높은 유연성을 제공하며,
저비용에서 고성능에 이르기까지 탁월한 가치와 사용 편의성을 제공합니다.
다기능 DAQ디바이스는 성능과 가격에 따라 Product Family가 분류되어 있습니다.
아래에서는 B,M,S,X 순으로 알아보도록 하겠습니다.
B Series
B시리즈 DAQ디바이스는 경제적이며, 신뢰할 수 있는 데이터 수집 기능을 제공합니다.
B시리즈 제품은 광범위한 OEM제품이나 실험실 자동화, 연구,설계 검증 및 테스트, 제조 테스트 등의 간단한 어플리케이션 등에 적합합니다.
보다 향상된 성능 및 정확도를 원한다면 바로 이어서 소개해드릴 M시리즈 저가형 제품군을 권장합니다.
M Series
M시리즈 DAQ디바이스는 성능, 값, I/O기능, 안전에 있어 새로운 표준을 제시하고 있습니다. 새롭게 설계된 시스템 타이밍 컨트롤러, 증폭된 기술, 교정 방식 및 고속 디지털 절연기를 갖춘 NI M시리즈는 차세대 PC기반 데이터 수집입니다.
M시리즈 제품은 테스트 어플리케이션(전기 테스트 및 요소 특성화 포함), 컨트롤 어플리케이션(릴레이 및 액추에이터 컨트롤, PWM, 구적 인코더 입력), 설계 어플리케이션, 데이터 로깅 및 센서 측정 등에 적합합니다.
S Series
S시리즈 DAQ디바이스는 채널 당 전용 아날로그-디지털 변환기를 사용하여 NI다기능 데이터 수집 디바이스의 최상위 성능을 구현합니다. 동시 샘플링, 대용량 온보드 메모리, 확장 전압 범위 및 채널 당 높은 샘플링 속도와 같은 기능을 갖춘 본 제품군은 여러가지 다양한 어플리케이션에 적합합니다.
S시리즈 제품은 과도 현상 분석 및 자외선,레이더,수중음파 측정, 42V 자동차 어플리케이션 등에 적합합니다.
X Series
X시리즈 DAQ디바이스는 NI가 제작한 디바이스 중 가장 진보한 DAQ디바이스 입니다.
NI-DAQmx 드라이버를 사용하는 X시리즈는 대부분의 까다로운 데이터 수집 어플리케이션의 요구사항을 해결하는 향상된 기능을 제공합니다. NI-STC3 타이밍 및 동기화 기술, 높은 전송률의 PCI Express 버스, 긜고 멀티코어 레디 드라이버 소프트웨어를 사용하는 X시리즈는 PC기반 다기능 I/O에 새로운 레벨의 우수성을 제공합니다.
(X시리즈의 자세한 내용은 http://www.ni.com/product-documentation/9376/ko/ 에서 확인하실 수 있습니다.)
X 시리즈란? - National Instruments
X 시리즈 디바이스는 내쇼날인스트루먼트가 제작한 디바이스 중 가장 진보한 DAQ(Data Acquisition) 디바이스입니다. NI-DAQmx 드라이버를 사용하는 X 시리즈는 대부분의 까다로운 데이터 수집 어플리케이션의 요구사항을 해결하는 향상된 기능을 제공합니다. NI-STC3 타이밍 및 동기화 기술, 높은 전송률의 PCI Express 버스, 그리고 멀티코어 레디 드라이버 소프트웨어를 사용하는 X 시리즈는 PC 기반 다기능 I/O에 새 레벨의 우수성을 제공합니다 >> X 시리즈 데이터 수집 소개 웹 세미나 보기 1. NI-ST
www.ni.com
이렇게 해서 간단하게 다기능 DAQ보드의 Product Family 를 알아보았습니다.
아래에서는 제품 이름에 담긴 특징을 알아보겠습니다.
|
제품명 |
시리즈 |
특징 |
|
60xx |
B 시리즈 |
기본적인 다기능 DAQ 보드 |
|
61xx |
S 시리즈 |
동시 샘플링 가능한 DAQ |
|
62xx |
M 시리즈 |
가장 많이 사용되는 다기능 DAQ 보드 |
|
63xx |
X 시리즈 |
M 시리즈에서 성능이 향상된 DAQ 보드 |
|
제품명 |
Sampling Rate(S/s) |
추가 사항 |
|
622x |
250k |
|
|
623x |
250k |
Bank isolation, DIO 10ch |
|
625x |
1.25M |
Anlaog Triggering 가능 |
|
628x |
625k |
Lowpass filter 내장, 18bit input resolution |
|
621x (USB Type) |
250k |
|
|
* 628x를 제외한 모든 M시리즈 DAQ는 16bit input resolution을 가짐 |
||
|
마지막 자리 |
Analog Inputs |
Analog Outputs |
DIO |
|
0 |
16SE / 8DI |
0 |
24 |
|
1 |
16SE / 8DI |
2 |
24 |
|
4 |
32SE / 16DI |
0 |
48 |
|
5 |
80SE / 40DI |
2 |
24 |
|
9 |
32SE / 16DI |
4 |
48 |
|
* 623x 시리즈에서는 다소 예외가 발생함 |
|||
위의 표를 보면
제품명 숫자 두번째 자리를 통해 시리즈가, 세번째 자리를 통해 Sampling Rate, 네번째 자리를 통해 Analog I/O 및 Digital I/O 가 나뉘는 것을 확인할 수 있습니다.
위의 표가 대부분의 다기능 DAQ디바이스에 적용되지만, 위의 규칙이 나타나지 않은 제품도 있으므로 가볍게 참고만 하시면 될 것 같습니다.
이상으로 다기능 DAQ보드의 Product Family와 제품 이름에 담긴 특징들을 간략하게 알아보았습니다.
해당 내용들은 NI 홈페이지(www.ni.com)에서 보다 더 자세히 확인하실 수 있습니다.
지금까지 한국내쇼날인스트루먼트 기술지원부 였습니다.
